Трансформатор Трехфазный ТСЗ-2500

Серия: ТСЗ
Количество фаз: Трехфазный
Мощность, кВА: 2500
Материал обмоток: Алюминий / Медь
Степень защиты (IP): IP21 / IP54
Тип охлаждения: Естественная воздушная / Принудительная

Все характеристики

Срок изготовления от 30 дней

Гарантия 12 месяцев

Опыт команды более 10 лет

Мощность, кВА	2500
Сеть, кВ	3,15, 6, 6,3, 10, 10,5
Выходное напряжение, кВ	По техническому заданию
Схема и группа соединения обмоток	D/Yн–11, Y/Yн–0, Y/D–11
Материал обмоток	Медь или Алюминий
Класс изоляции	F, H
Степень защиты	IP21-IP54
Номинальная частота, Гц	50, 60

Назначение трансформатора

Трансформаторы ТСЗ (аналоги ТСЗЛ, ТСЗГЛ, ТСЗН) предназначены для преобразования электрической энергии переменного тока частотой 50 (60) Гц в трехфазных промышленных сетях из класса напряжения 6 (10) кВ в класс напряжения 0,4 кВ. Имеют повышенную степень безопасности, в связи с чем предполагают эксплуатацию практически на любых объектах. Адаптированы к специфическим условиям работы в электросетях РФ.

Структура условного обозначения

Т - трансформатор трехфазный;

С - сухое климатическое исполнение;

З - защищенный.

Конструктивные особенности трансформатора

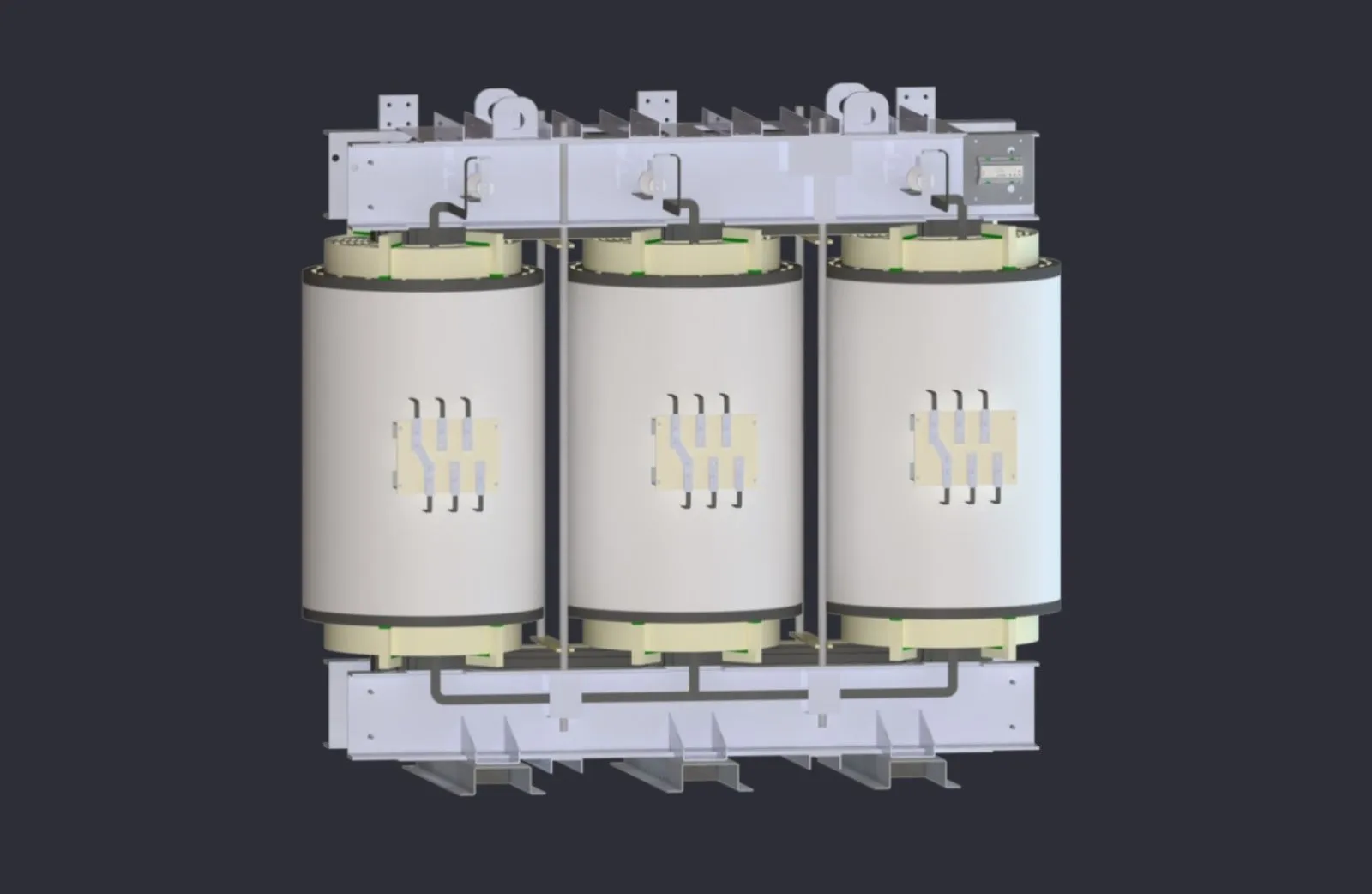

Конструкция трансформатора ТCЗ включает в себя магнитопровод, блоки обмоток низкого и высокого напряжения, отводы и соединения низкого и высокого напряжения, защитный кожух. Трансформатор ТСЗ имеет естественное воздушное или принудительное охлаждение, что обеспечивает высокую надежность и отсутствие необходимости в техническом обслуживании. Благодаря своей надежной конструкции, эти трансформаторы не требуют частого обслуживания и могут работать без сбоев в течение долгого времени. В конструкции используются материалы не поддерживающие горение, что повышает безопасность и надежность работы всей системы.

Условия эксплуатации

Допустимые режимы работы: длительный, непрерывный;
Температурный диапазон эксплуатации: от -45 или -60 до +40 °С (в исполнении для умеренного и для умеренного + холодного климата соответственно);
Срок эксплуатации — 25 лет;
Гарантия — 2 года с момента ввода в эксплуатацию.
