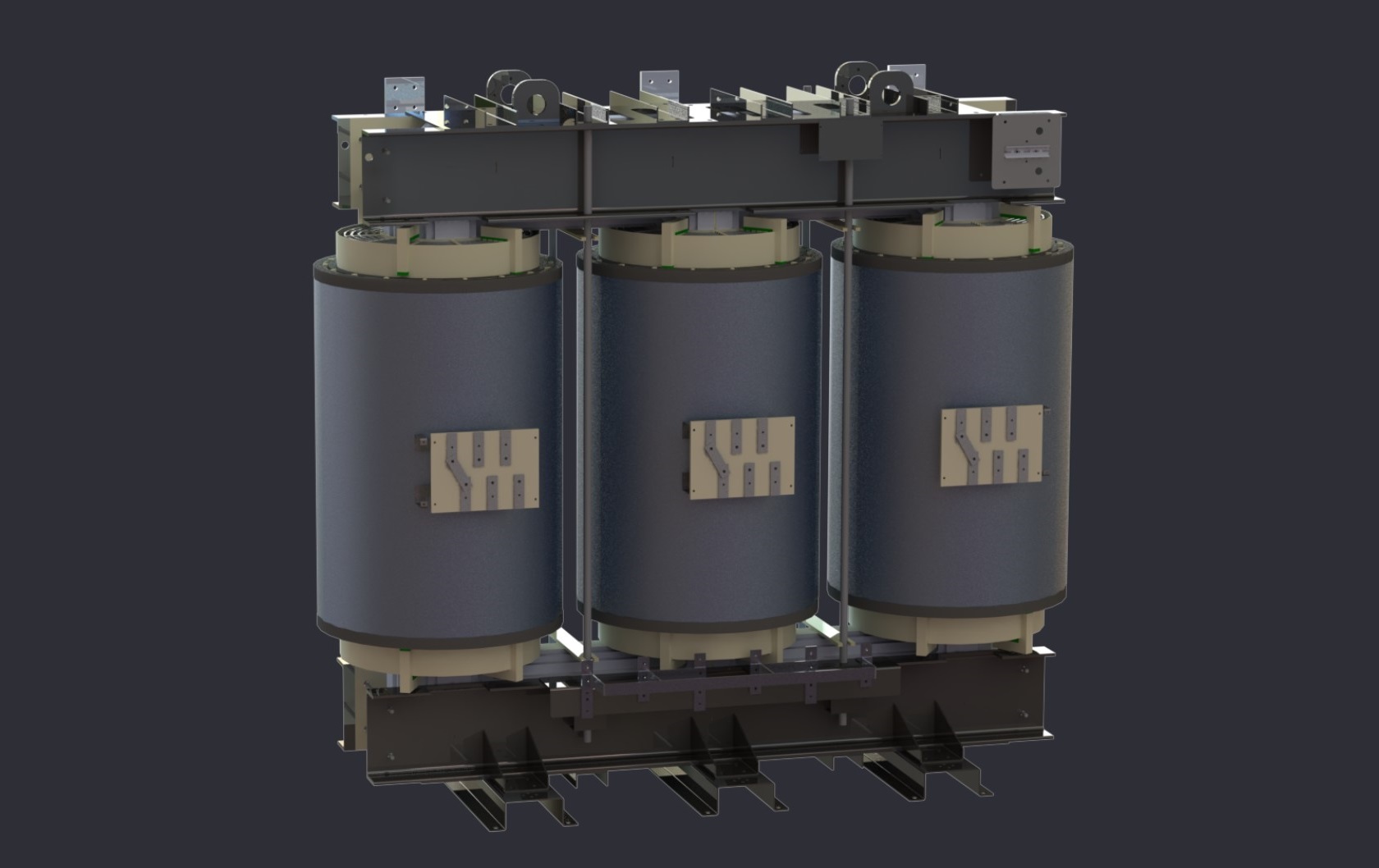

Общепромышленные трансформаторы до 1 кВ
Используются в электроустановках различного назначения: питание собственных нужд и контрольных цепей, двигателей, сетей освещения, выпрямителей. В конструкции используются материалы не поддерживающие горение, что повышает безопасность и надежность работы всей системы.
СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
Технические характеристики
| Параметры | Значение |
|---|---|
| Тип трансформатора | Понижающие, повышающие, согласующие |
| Номинальная мощность, кВА | 16-6300 |
| Номинальное высшее напряжение (обмотка ВН), кВ | любое до 1 кВ |
| Регулирование высокого напряжения (вид переключения, диапазон и число ступеней регулирования) | ПБВ ± 1 х 5%, ПБВ ± 2 х 2,5% |
| Номинальное низшее напряжение (обмотка НН), кВ | любое до 1 кВ |
| Частота, Гц | 50, 60 |
| Обозначение схемы и группа соединения обмоток | D/Ун - 11, У/Ун – 0, У/D-11 |
| Класс нагревостойкости изоляции (по ГОСТ 14254-96) | F, H |
| Климатическое исполнение (по ГОСТ 15150-69) | любое |
| Степень защиты оболочки (по ГОСТ 14254-96) | IР00 - IР54 |
| Сейсмичность района установки по шкале МSК-64 | до 9 баллов |
| Материал обмоток | Al, Cu |
Трансформаторы ТСЗ (аналоги ТСЛ, ТСН, ТСЗГЛ, ТСЗН) предназначены для преобразования электрической энергии переменного тока частотой 50 (60) Гц в однофазных промышленных сетях до 1 кВ. Имеют повышенную степень безопасности, в связи с чем предполагают эксплуатацию практически на любых объектах. Адаптированы к специфическим условиям работы в электросетях РФ.
